skema membuat switch 22k

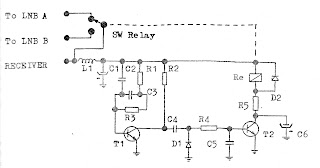

Walaupun banyak yang jual sw 22k di pasaran.. bagi yang ingin mencoba buat sw 22k sendiri.. ini ada rangkaiannya. ya cukup rumit juga.. buat PCB dllnya.. tapi kalau hobby utak atik & ekperimen.. apa saja pasti akan dicoba.. Wink Daftar komponen Sw 22k: R1,2,4 : 4,7 K R3 : 4,7 M R5 : 47 R C1 : 1uF/25v C2,3,4,5 : 4,7 n (keramik) C6 : 100uF/25v D1,2 : 1N 4148 T1,2 : C 945 L1 : 6 lilit diameter 0,6mm (lilitannya seukuran obeng bunga (obeng kembang) kecil, sekitar 3 atau 4 mm..) Relay : 12v (JZC-20F).. boleh jenis lain yang kecil bodynya. NB: Kalau ada box diseqc atau splitter yg rusak atau tidak terpakai, dapat dijadikan kotak utk sw22k ini.. dan tidak memerlukan PCB lagi, tapi dapat langsung dirangkai dalam boxnya dengan saling solder antar kaki2 komponen, dan relay yg digunakan harus ukuran kecil, sehingga bisa masuk dalam box tadi. LNB A (Palapa) : 22k off LNB B (Telkom) : 22k on
